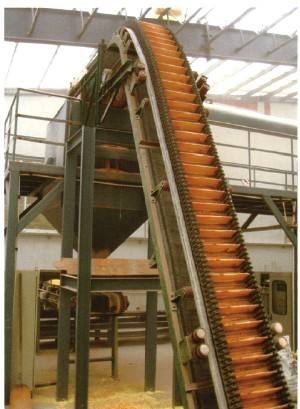

DJ型大倾角挡边带式输送机

DJ型大倾角挡边带式输送机

一、概述:
    该系列产品主要用于散状物料的大倾角连续输送,采用具有波状挡边和横隔板的输送带。输送倾角为0-90°(70°以下最好),其特点为:用一台设备在狭小的空间可完成水平倾斜输送,具有通用带式输送机水平或小倾角输送可靠高、节能和斗式提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃-+40℃内输送堆积密度为0.5-2.5t/m3的各种散装物料,对于输送有特殊要求的物料,如耐高温或具有酸、碱性、油类物质、有机浴剂等成分的物料,须在订货时提出,采用相应材料的特殊挡边输送带。
二、主要技术参数:

带宽B   400 500 600 800 1000 1200 1400
挡边高H   60 80 80 120 120 160 160 200 160 240 200 300 240 400
最小横隔板间距   100 120 120 160 160 200 200 250 200 280 250 350 280 400
输送量
(原煤、带速1m/s)
M3/h
35° 28 36 50 71 104 120 157 195 216 327 331 466 500 794
45° 19 25 33 57 83 97 127 157 175 271 267 384 414 680
60° 15 19 23 40 58 59 90 112 124 197 190 278 302 524
90 9 11 15 21 31 37 48 60 66 106 102 149 162 281
外型尺寸 头轮带面高H1 1200 1350 1615 1815 2000,2200 2300,2525 2525,2700
尾轮带面高H2 690 800 950 1115 1250,1400 1600,1700 1600,1700
中间段带面高H3 700 800 850 1115 850,1200 1400,1500 1600,1700
中间段地脚高B1 580 850 1020 1220 1440 1690 1890

注:本表中输送量按最小横隔板间距计算,带速增减,输送量成倍增减,其他物料可参见此表确定。

粒度mm ≤100mm ≤160 ≤250mm
速度 m/s 挡边高≤120mm 倾角≤30° 2 1.6
倾角≤角60° 1.6 1.25
挡边高≤240mm 倾角≤30° 2.5 2 1.6
倾角≤60° 1.6 1.6 1.0

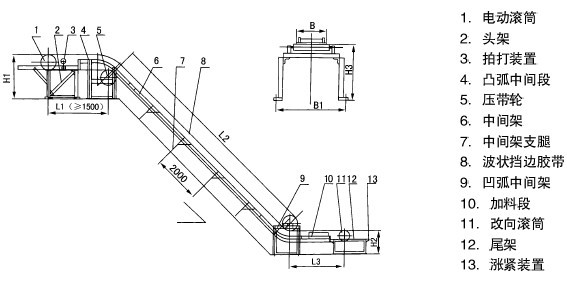

三、外形图:






四、选型:

    根据输送物料特性、倾角及输送量的大小,参照表1 及表2,确定输送机的带宽,挡边高及带速大小。其中:
   (
1)挡边输送带分常温(-20~50℃)、耐热(120℃以下),耐高温(180℃以下)及耐酸耐碱耐油等几种;
   (
2)输送大块物料时,挡边应选用偏高的;也可不增大带宽和挡边,用提高带速(1.25m/s、1.6m/s、2m/s)的办法提高输送量;
   (
3)输送高度最大70m,最大粒度应小于挡边高30-40mm。
   (
4)上托辊间距一般为1.2m,下托辊间距一般为1.2m,倾角大于60°时为2.4m,防跑偏挡辊间距为3-6m。L3标准为2200,最小1500。
   (
5)功率估算按下表。

大倾角胶带输送机简明选型计算表格

带宽
B(mm)
挡边高
H(mm)
30°
40°
60°
75°
输送量
(m 3/h)
功率
(Kw)
输送量
(m 3/h)
功率
(Kw)
输送量
(m 3/h)
功率
(Kw)
输送量
(m 3/h)
功率
(Kw)
500
120
52.8
2.85
63.2
1.86
26.6
1.32
19.8
0.98
650
120
77.6
3.97
55.3
2.6
39
1.85
29
1.35
160
105
5.44
76.3
3.57
56.2
2.56
41.6
1.86
800
160
133
6.99
96.6
4.59
71.2
3.28
52.6
2.38
200
195
9.8
159.8
7.07
117.6
5.07
86.5
3.66

五、使用说明:

    1、本表仅适于初步简易选型,最终选型结果应按计算结果确定。

    2、本表中数据按胶带线速度V=1m/s,横隔板间距ts=0.25m,物为容量γ=1t/m3,提升高度H =10m为假定条件计算,如条件不同应适当换算。

    3、选型举例:
    已知:输送物料为煤,容量γ=0.8t/m3,物料粒度A《40mm,输送倾角β=45°,输送量Q =85t/h,输送高度15m,求所需带宽和带速以及电机功率。先求得胶带机输送量应为85t/h÷0.5t/m3,=106.25m 3/h,然后在表中45°倾角列中查到B=800,H=160的输送量96.6m 3/h最为接近,再将线速度改为1.25m/s,则胶带输送量成为96.6m 3/h×1.25=120.75m 3/h,即可满足使用要求。相应所需功率为4.59Kw×15m÷10m×1.25=8.6kw,可选电机功率11KW。

    4、横隔板形式根据输送机倾角大小选定;
    18°<β≤40°T型,40°<β≤60°C型,60°<β≤90° TC型
