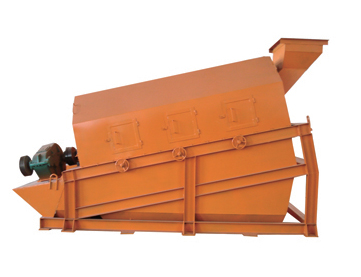

SH回转筛

SH回转筛
 概述:
      SH型回转筛是我公司在吸取国内外同类产品的各项优点并经多年实践而发展起来的新型筛分设备。其结构简单、易维修、工作平稳可靠;无振动无噪音;透筛率高,特别适合粘湿物料的筛分,筛孔永不堵塞。广泛用于电力、矿山,、冶金、建材、化工等行业的原煤、碎石等物料的筛分和分级。

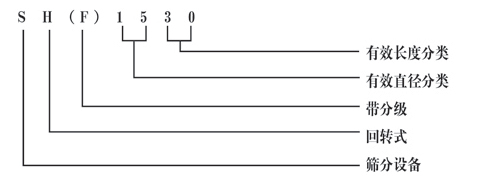

 型号及含义:






设备结构及工作原理:
    本机主要由电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。


    电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,防止筛孔堵塞。

特点:
    1、滚筒装置通过机体的密封盖密封,从而保证设备在工作过程中,有效的防止粉尘外逸,杜绝粉尘污染。更换筛网时只需将机体密封盖打开即可更换,操作方便。
    2、 筛网采用60Si2Mn弹簧钢丝编织或用16MnR扁钢做成,筛孔均匀。筛网硬度高、磨损小、寿命长。
    3、本机带有清扫装置,可有效清除堵塞筛孔的杂物,保持筛面的清洁。
    4、本机传动装置有摆线针轮减速机与滚筒直联和ZQ系列减速机两种形式,安装位置有在进料端与出料端两种形式,订货时清注明。
主要技术参数:

SH1015 SH1220 SH1224 SH1530 SH1535
滚筒直径mm
1000 1250 1250 1500 1500
滚筒长度mm

1500

2000

2400

3000 3500
处理能力t/h
50-100 100-150 150-200 200-270 270-340
滚筒倾角(度)
10-12 10-12 10-12 10-12 10-12
旋转速度rpm
17 17 17 15 15
电机功率kw
4 5.5 7.5 11 15
出料粒度mm
10-13 10-13 10-13 10-13 10-13
