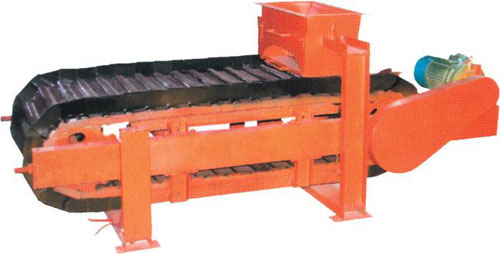

LDG高温链板秤

LDG系列高温链板秤是专为水泥、冶金、化工等行业中高温度，高硬度物料（如水泥熟料）在输送过程中进行连续配料与计量而设计。

主要特点：

独特的S型裙边料板有耐磨钢板采用专用模具冲压成型，结构紧凑，运转平稳，噪音小，两侧的裙边能有效的防止物料漏撒。

输送机构采用大节距链轮和单侧弯板滚子链，经热处理，耐温、耐磨、不跑偏。

拖动机构采用异步电机配套BW（E）系列摆线针轮减速机，适用于变频调速配料和恒速计量两种模式。

弱磁式齿轮测速装置和耐高温荷重传感器使得速度、重量信号准确、稳定。

悬吊式结构，料仓和拖动机构与秤架一体化，安装和使用简单、方便。

主要技术参数：

动态累积误差：优于2%

测速信号：40脉冲/转

运料板规格：650、800、1000mm

控制精度：优于1%

耐高温范围：≤300℃

主要技术参数：

秤体规格	电机型号	减速机型号	主、从动链轮		总减速比	物料线速度（m/s）	台时产量（T/h）	参考台时产量（T/h）
秤体规格	电机型号	减速机型号	Z1	Z2	总减速比	物料线速度（m/s）	台时产量（T/h）	参考台时产量（T/h）
650	Y90L-4-1.5	BWE1812-253	22	61	701.5	0.035	1.0~10	2.0~7.0
650	Y90L-4-1.5	BWE18-71	22	61	196.86	0.1270	4.0~40	10~30
800	Y100L-4-2.2	BWE18-59	22	61	136.77	0.1628	10~80	40~63
1000	Y100L-4-2.2	BWE18-59	22	61	163.59	0.2650	16~100	63~80
1000	Y100L-4-2.2	BWE18-43	22	61	99.68	0.3929	25~160	80~120
备注	1.650型秤体链板传动采用节距P=15.875mm的标准标滚子链及链轮
	2.800、1000型秤体链传动采用节距P=19.05mm的标准滚子链及链轮
	3.异步电机选用Y系列四级电机（卧式）摆线针轮减速机选用BW系列
	4.选择吨位时，最好取表中的参考吨位栏内的推荐值
